Модернизация АСУ ТП. ЦТС. Колпаковые печи.

Задача

Заменить устаревшую систему управления на современную АСУ ТП с повышенной надёжностью и функциональностью.

Модернизация системы управления технологическим процессом высокотемпературного отжига (ВТО) анизотропной электротехнической стали в колпаковых печах КРП‑3.

Реализация

Выполнены шеф‑монтажные и пусконаладочные работы. В рамках проекта:• подачи известняка на крытый склад с разделением на фракции;

• спроектирована и внедрена трёхуровневая АСУ ТП;

• заменены контроллеры Premium TSX (Schneider Electric) на ПЛК Simatic S7‑1500 с распределённой периферией ET200SP;

• развёрнута система бесперебойного питания (ИБП) с протоколом SNMP и внешним байпасом;

• организована резервированная сеть Ethernet с кольцевой топологией (протоколы MRP, HIPER‑Ring);

• интегрирована система диагностики IBA для мониторинга состояния оборудования;

•  установлены тонкие клиенты HP с ОС ThinPro для операторов‑технологов;

•  настроено ПО визуализации WinCC с горячим резервированием серверов;

•  проведено обучение персонала.

 В качестве основных технических средств автоматизации применены S7-1500, распределенная периферия Simatic ET200M, частотные преобразователи Sinamics.

Прикладное ПО разработано в средах Simatic Step7 и Simatic TIA Portal.

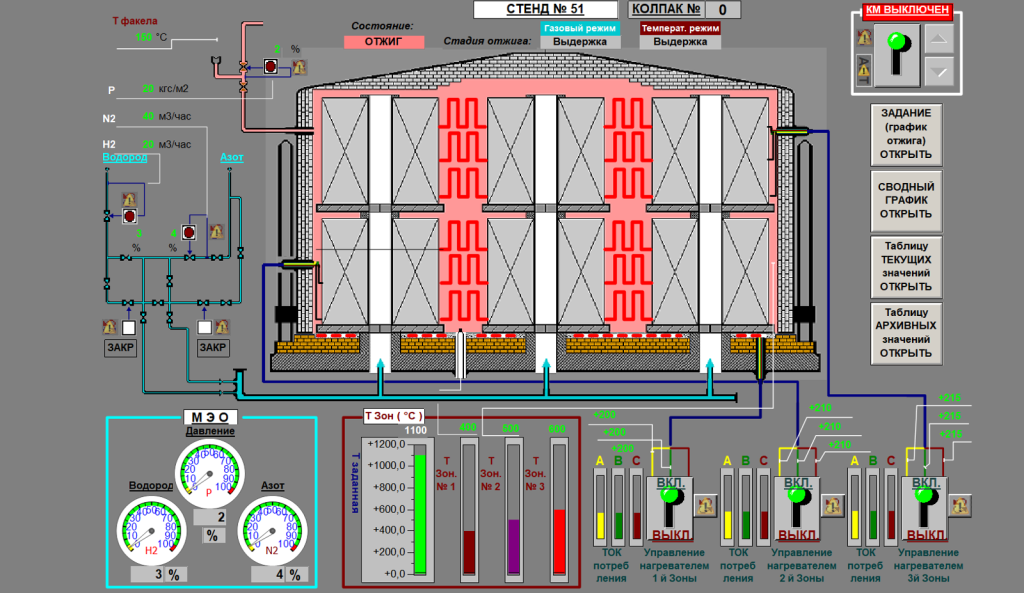

Система визуализации технологических процессов построена на комплексе Simatic WinCC v.7.5.

Сетевое оборудование: коммутаторы Hirschmann/Cisco,

Система успешно введена в промышленную эксплуатацию.
